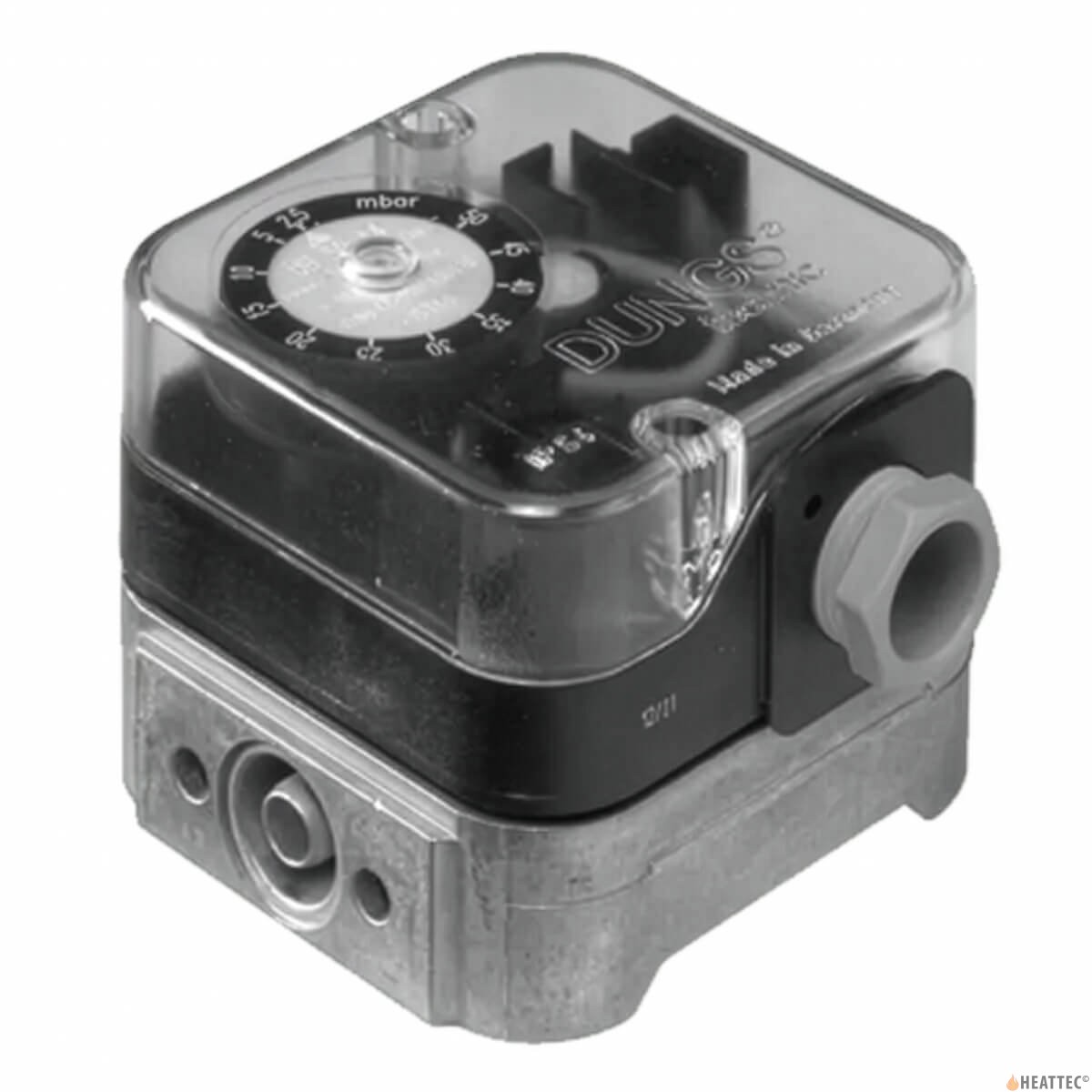

UB 50 A4 Technische Beschreibung

Der Druckwächter UB 50 A4 ist ein einstellbarer Druckwächter nach EN 1854 für Feuerungsautomaten. Geeignet zum Ein-, Aus- oder Umschalten eines Stromkreises bei Änderungen des Druckistwertes im Verhältnis zum eingestellten Sollwert. Der Sollwert (Schaltpunkt) wird an einem mit einer Skala versehenen Einstellrad eingestellt.

Anwendung

Drucküberwachung in Feuerungs-, Lüftungs- und Klimaanlagen. Geeignet für Luft, Rauch- und Abgase sowie sonstige nicht aggressive Gase; nicht geeignet für industrielle Brenngase. Ideal für Anwendungen, die eine hohe Präzision im Niederdruckbereich erfordern.

Zulassungen

EG-Baumusterprüfbescheinigung gemäß:

• EG-Gasgeräteverordnung
• EG-Druckgeräterichtlinie

Druckwächter der Klasse "S" nach EN 1854. Zulassungen in weiteren wichtigen Gasverbrauchsländern.

Funktionsbeschreibung

Einfachwirkender Druckwächter im Überdruckbereich. Der Druck wirkt über die Membrane gegen die Kraft der Einstellfeder auf den Mikroschalter. Der Druckwächter arbeitet ohne Hilfsenergie.

Druckwächter

Das Steuergerät reagiert auf Druck. Wird der eingestellte Sollwert (mbar) über- oder unterschritten, wird der Stromkreis ein-, aus- oder umgeschaltet.
